स्थायी कनेक्शन के लिए बोल्ट और नट का उपयोग कैसे किया जाना चाहिए?

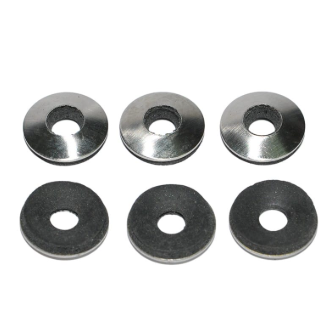

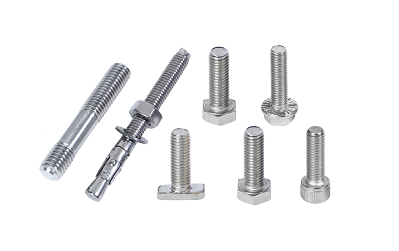

जियाक्सिंग एओके की एक पूरी श्रृंखला बनाती हैबोल्ट, पागल, और विभिन्नवाशर. हम इलेक्ट्रिकल वायरिंग, उपकरण माउंटिंग और आयरन हार्डवेयर इंस्टॉलेशन के लिए सभी असेंबली विशिष्टताओं को पूरा करने के लिए फ्लैट वॉशर, स्प्रिंग वॉशर, लॉक वॉशर और स्क्वायर वॉशर का स्टॉक रखते हैं। हम आपकी आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की सामग्रियों में हॉट-डिप गैल्वेनाइज्ड, स्टेनलेस स्टील और उच्च शक्ति वाले घटकों का उत्पादन करते हैं। कसने के दौरान धागों को अलग होने या अलग होने से बचाने के लिए धागों को सटीकता से मशीनीकृत किया जाता है। हम निर्माण विनिर्देशों के अनुसार पूर्ण सेट की आपूर्ति कर सकते हैं, जिससे व्यक्तिगत घटकों की खरीद और समन्वय की परेशानी खत्म हो जाएगी।(निम्नलिखित छवियां केवल हमारे उत्पादों का चयन दिखाती हैं)

जब स्थायी कनेक्शन के लिए मानक बोल्ट का उपयोग किया जाता है, तो उन्हें निम्नलिखित आवश्यकताओं को पूरा करना होगा:

1. सामान्य बोल्ट कनेक्शन के लिए, असर सतह क्षेत्र को बढ़ाने के लिए फ्लैट वॉशर को बोल्ट हेड और नट दोनों के नीचे रखा जाना चाहिए।

2. फ्लैट वॉशर को बोल्ट हेड और नट दोनों तरफ रखा जाना चाहिए। आम तौर पर, बोल्ट हेड साइड पर दो से अधिक फ्लैट वॉशर नहीं रखे जाने चाहिए और नट साइड पर एक से अधिक फ्लैट वॉशर नहीं रखे जाने चाहिए।

3. ढीलापन और एंकर बोल्ट को रोकने के लिए डिज़ाइन किए गए बोल्ट के लिए, एंटी-लूज़िंग डिवाइस या स्प्रिंग वॉशर वाले नट का उपयोग किया जाना चाहिए। स्प्रिंग वॉशर को नट की तरफ रखा जाना चाहिए।

4. गतिशील भार के अधीन या महत्वपूर्ण स्थानों पर बोल्टेड कनेक्शन के लिए, स्प्रिंग वॉशर डिजाइन आवश्यकताओं के अनुसार स्थापित किए जाएंगे; स्प्रिंग वॉशर को नट की तरफ रखा जाना चाहिए।

5. बेवेल्ड जोड़ का उपयोग करके आई-बीम या चैनल सेक्शन को कनेक्ट करते समय, बेवेल्ड वॉशर का उपयोग यह सुनिश्चित करने के लिए किया जाएगा कि नट और बोल्ट हेड की असर वाली सतह शैंक के लंबवत हैं।

बोल्ट स्थापना स्थानों के लिए आवश्यकताएँ

विद्युत कनेक्शन

बाहरी प्राथमिक वायरिंग कनेक्शन में हॉट-डिप गैल्वनाइज्ड बोल्ट का उपयोग करना चाहिए। बोल्ट को फ्लैट वॉशर और स्प्रिंग वॉशर से सुसज्जित किया जाना चाहिए। कसने के बाद बोल्ट को 2 से 3 धागे तक फैलाना चाहिए।

प्रत्येक बोल्ट को दो फ्लैट वॉशर, एक स्प्रिंग वॉशर और एक नट के साथ जोड़ा जाना चाहिए।

इंस्टालेशन के दौरान, बोल्ट हेड साइड पर एक फ्लैट वॉशर और नट साइड पर एक फ्लैट वॉशर और एक स्प्रिंग वॉशर रखें, स्प्रिंग वॉशर को नट के सामने रखें।

विद्युत उपकरण स्थापना

स्लॉटेड बोल्ट के साथ चैनल स्टील का उपयोग करके लोहे की फिटिंग के लिए ट्रांसफार्मर या वितरण बॉक्स बेस को सुरक्षित करते समय, प्रत्येक बोल्ट को एक नट, एक स्लॉटेड वॉशर और एक फ्लैट वॉशर के साथ जोड़ा जाना चाहिए।

फ्लैट बोल्ट के साथ चैनल स्टील का उपयोग करते समय, प्रत्येक बोल्ट को दो फ्लैट वॉशर, एक स्प्रिंग वॉशर और एक नट के साथ जोड़ा जाना चाहिए।

इंस्टालेशन के दौरान, बोल्ट हेड साइड पर एक फ्लैट वॉशर और नट साइड पर एक फ्लैट वॉशर और एक स्प्रिंग वॉशर रखें, स्प्रिंग वॉशर को नट के सामने रखें।

आइसोलेटिंग स्विच, ड्रॉप-आउट फ़्यूज़ और सर्ज अरेस्टर को लोहे की फिटिंग से जोड़ने के लिए, सिद्धांत रूप में, उपकरण निर्माता द्वारा प्रदान किए गए माउंटिंग बोल्ट का उपयोग करें।

फिक्स्ड आयरन फिटिंग

जब लोहे की फिटिंग में बोल्ट के छेद गोल होते हैं, तो प्रत्येक बोल्ट को एक नट और दो फ्लैट वॉशर के साथ जोड़ा जाता है। जब बोल्ट के छेदों को स्लॉट किया जाता है, तो प्रत्येक बोल्ट को एक नट और दो वर्गाकार वॉशर के साथ जोड़ा जाता है। स्थापना के दौरान, बोल्ट हेड साइड और नट साइड दोनों पर एक फ्लैट वॉशर (या चौकोर वॉशर) रखें।

लोहे की फिटिंग के लिए डबल-एंडेड बोल्ट का उपयोग करते समय, बोल्ट के प्रत्येक सिरे पर एक नट और एक फ्लैट वॉशर (या चौकोर वॉशर) लगाया जाना चाहिए।

चैनल स्टील और आई-बीम के फ्लैंग्स की झुकी हुई सतहों पर बोल्ट किए गए कनेक्शन के लिए, जब भी संभव हो तो पतला वॉशर का उपयोग करें ताकि यह सुनिश्चित हो सके कि नट और बोल्ट हेड की सहायक सतह शैंक के लंबवत हैं।

बोल्ट थ्रेडिंग आवश्यकताएँ

1. त्रि-आयामी संरचनाओं के लिए:

क्षैतिज रूप से: अंदर से बाहर तक; लंबवत: नीचे से ऊपर।

2. द्वि-आयामी संरचनाओं के लिए:

लाइन दिशा के साथ: दो तरफा घटकों के लिए, अंदर से बाहर तक; एकल-पक्षीय घटकों के लिए, बिजली आपूर्ति पक्ष से या एक समान दिशा में; रेखा के उस पार दिशा: दोनों तरफ, अंदर से बाहर तक; बीच में, बाएँ से दाएँ (बिजली प्राप्त करने वाले पक्ष की ओर) या एक समान दिशा में; लंबवत: नीचे से ऊपर।

3. ट्रांसफार्मर प्लेटफार्म प्लानर संरचनाएं:

ट्रांसफार्मर के उच्च और निम्न-वोल्टेज टर्मिनलों को संदर्भ बिंदु के रूप में उपयोग करते हुए, निम्न-वोल्टेज टर्मिनल से उच्च-वोल्टेज टर्मिनल की ओर मार्ग; ट्रांसफॉर्मर और यूटिलिटी पोल को संदर्भ बिंदु के रूप में उपयोग करते हुए, ट्रांसफॉर्मर की तरफ से यूटिलिटी पोल की तरफ (अंदर से बाहर) की ओर जाएं।

बोल्ट कसने की आवश्यकताएँ

कनेक्टिंग बोल्टों को एक-एक करके कड़ा किया जाएगा। यदि बोल्ट या नट पर कटे हुए धागे पाए जाते हैं, या नट पर घिसे हुए किनारों के कारण रिंच फिसलता है, तो बोल्ट और नट को बदल दिया जाएगा।

बोल्ट असेंबली

• असेंबली से पहले, जुड़ने वाले हिस्सों के बोल्ट, नट और थ्रेडेड छेद का निरीक्षण करें। वे डेंट या खरोंच से मुक्त होने चाहिए और ड्राइंग विनिर्देशों के अनुरूप होने चाहिए।
• असेंबली के दौरान, बोल्ट के थ्रेडेड हिस्से को नुकसान न पहुँचाएँ।
• बोल्ट हेड और नट एंड फेस पर लगे वॉशर को बंधे हुए हिस्से की सतह के साथ एक समान संपर्क बनाना चाहिए; उन्हें झुकाया नहीं जाना चाहिए, और दो सतहों के बीच जबरदस्ती संपर्क बनाने के लिए हथौड़े से प्रहार करने की अनुमति नहीं है। बोल्ट टांग झुकने या विरूपण से मुक्त होनी चाहिए।
• कनेक्ट किए जाने वाले हिस्सों को समान रूप से संपीड़ित किया जाना चाहिए, एक साथ कसकर फिट होना चाहिए और सुरक्षित रूप से बांधा जाना चाहिए।
• बोल्ट और नट कसते समय अनुपयुक्त रिंच का उपयोग सख्त वर्जित है।
• बोल्ट और स्क्रू को असेंबल करते समय, उन्हें पूरी तरह से कसने के लिए रिंच या पावर टूल का उपयोग करने से पहले उन्हें 2 से 3 थ्रेड पिचों से अधिक हाथ से कस लें।
• बोल्ट और नट असेंबली के दौरान, जुड़े हिस्सों पर पेंट फिनिश, प्लेटिंग और बोल्ट और नट के सिर की सुरक्षा का ध्यान रखें; ये क्षतिग्रस्त नहीं होने चाहिए.
• नट को कसने के बाद, बोल्ट के सिर को नट के अंतिम चेहरे से 2-3 थ्रेड पिच तक फैलाना चाहिए; नट और वॉशर दोनों को उनके विपरीत पक्षों से जुड़े घटक का सामना करना चाहिए।
• बोल्टों को कसने के बाद, पेंट का निशान लगाएं; निशान आम तौर पर बोल्ट और नट के बीच संपर्क बिंदु पर लगाया जाने वाला एक लाल बिंदु होता है। उपयोग के आधार पर रंग भिन्न हो सकता है, लेकिन यह स्पष्ट रूप से अलग होना चाहिए।
